一、用途Use

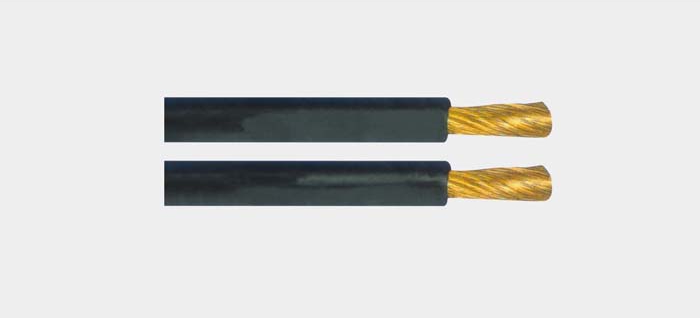

本產品適用于對地電壓交流不超過200V和脈沖直流峰值400V電焊機用二次側接線及連接電焊鉗。
This product is suitable for the voltage to the ground not more than 200V and its pulsating current value 400V welding machine dise-conngcting line and so on
二、型號名稱及工作溫度（見表1） Type,name and working temperature (see table 1)
| 型 號Model | 名 稱 Name | 線芯長期工作溫度≤（℃） Working temperature of core |
|
YH
|
天然乳膠護套電焊機電纜 Naturalrubber sheath for welding machine cable |
65 |
|
YHF |
氯丁或其它相當?shù)暮铣赡z彈性體護套電焊機電纜 Hororene rubber or other synthetic rubber sheathed welding machine cable |
三、規格尺寸、重量及技術參數：（見表2）Specifications,Size, weight and technological data (see table 2)
|
導線標稱截面 Conductive nominal section （mm²） |
導電線芯 Conductive core （mm） |
護套標稱厚度 Thickness of section sheath （mm） |
平均外徑 Average outer diameter（mm²） |
20℃導體電阻≤（½Km） 20℃ conductor resistance ≤（½Km） |
參考重量 Reference weight （Kg/Km） |
||
|
根數/單線標稱直徑 Number/diameter of core （mm） |
最小值 Min |
最大值 Max |
YH | YHF | |||
|
10 |
322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 146 | 153 |
|
16 |
513/0.20 | 2.0 | 9.2 | 11.5 | 1.16 | 218 | 230 |
|
25 |
798/0.20 | 2.0 | 10.5 | 13.0 | 0.758 | 316 | 331 |
| 35 | 1121/0.20 | 2.0 | 11.5 | 14.5 | 0.536 | 426 | 439 |
| 50 | 1596/0.20 | 2.2 | 13.5 | 17.0 | 0.379 | 592 | 610 |
| 70 | 2214/0.20 | 2.4 | 15.0 | 19.5 | 0.268 | 790 | 817 |
| 95 | 2997/0.20 | 2.6 | 17.0 | 22.0 | 0.198 | 1066 | 1102 |
| 120 | 1702/0.30 | 2.8 | 19.0 | 24.0 | 0.161 | 1348 | 1392 |
| 150 | 2135/0.30 | 3.0 | 21.0 | 27.0 | 0.129 | 1678 | 1698 |
| 185 | 1443/0.40 | 3.2 | 22.0 | 29.0 | 0.106 | 1983 | 2020 |
備注：結構、參數及其它數據需要可咨詢公司
